Apa kabar hari ini? Semoga sehat selalu. OK! setelah kemarin kita coba memahami rangkaian elektro pneumatik dengan 1 buah silinder, pada kesempatan kali ini kita tingkatkan lagi komponennya menjadi 2 buah silinder. Dimana rangkaian elektro pneumatik 2 silinder ini gerakan silindernya adalah A+ B+ A- B-. Yang artinya, jika tandanya "+" berarti Silinder bergerak maju, jika tandanya " - " silinder akan bergerak mundur. Seperti apa rangkaiannya? Ini dia

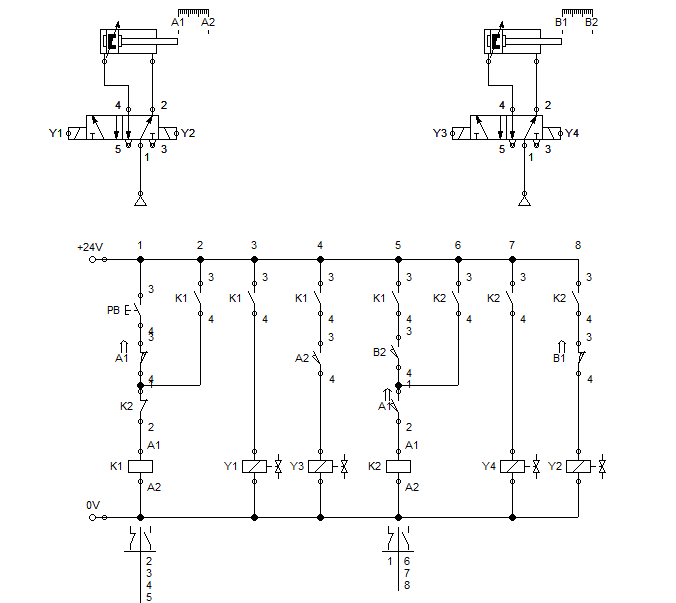

OK! itu dia gambar rangkaian elektro pneumatik menggunakan 2 buah silinder DAC dengan gerakan silindernya A+ B+ A- B- . Adapun untuk aplikasi rangkaian elektro pneumatik ini bisa bermacam - macam, bisa sebagai alat pemindah barang, alat stamping, bending, dll. Semoga bermanfaat. Terimakasih
